多臂钻凿岩台车,制作掘进台车报价

整机重量52000kg主电机功率55/75kw推进梁总长5315mm额定功率183.5kw大爬坡能力14°行走速度12km/h离地间隙370mm钻孔深度3400mm钻杆长度3700mm整机尺寸16789*2926*3817mm

鑫通多臂凿岩台车工作原理及内容：隧道机械化施工主要工艺为光面爆破法，过程中采用多级复式楔形掏槽，并将、二、三排掏槽孔采用φ76钻孔、φ70药卷装药，提高炸药耦合系数。各炮孔的冲击波向其四周传播，相邻炮眼的冲击相遇，则产生应力波的叠加，并产生切向拉力，拉力的大值发生在相邻炮孔中心边线的中点，当岩体的极限抗拉强度小于此拉力时，岩体便被拉裂，在炮孔中心边线上形成裂缝，随后，爆炸气体的膨胀使裂缝进一步扩大，形成平整的爆裂面。

多臂凿岩台车优势： 机械化代替人工施工给整个工程本身的安全风险降到了低，相同的施工时间由原来18-20人的施工减少到了5人以内，同时每循环进尺也由人工平均循环进尺3.6m增加到了4.2m。采用全电脑三臂凿岩台车快速施工，利用台车自动定位功能确保了钻孔精度，克服了硬质围岩钻孔难的问题，提高了钻孔工效，改善了工人作业环境，节约劳动力，降低了隧道掌子面钻孔作业人员的劳动强度与安全风险。采用中深孔微差光面爆破及多级复式楔形掏槽，克服了沟槽效应等技术问题，通过优选爆破器材、优化炮孔设计、优化爆破参数等，使炮眼利用率平均90%以上，炮眼痕迹保存率达80%左右。

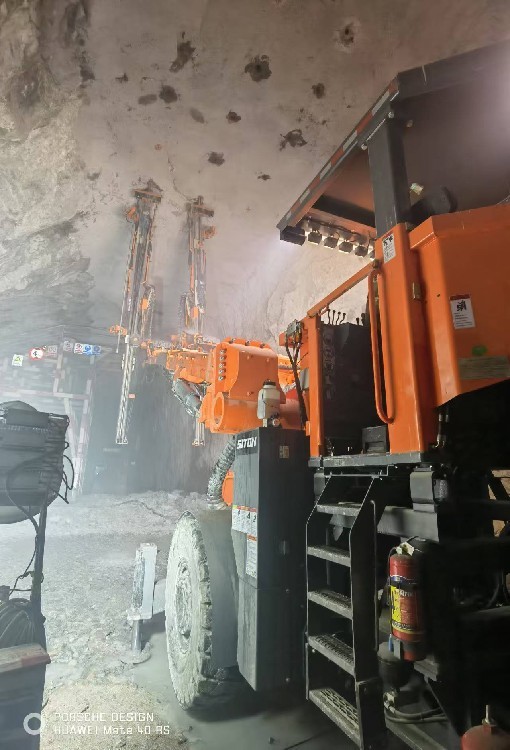

鑫通机械三臂凿岩台车钻孔作业：三臂电脑台车采用液压凿岩机钻孔，单孔钻进，1.5-2分钟可完成4米孔深钻孔。掌子面200个孔采用双机（6个工作臂），完成时间在2-2.5小时。人工钻孔作业：人工风钻钻孔，单孔成孔约8分钟可完成4米孔深钻孔，掌子面200个孔采用24把风钻（26人），完成时间在2.5-3小时。钻孔效率方面，大机作业有较大优势。正常施工情况III级围岩月大机掘进每月可达160m,人工钻爆作业月进度每月可达120m。

三臂凿岩台车优点：的凿岩台车岩体质量分析系统，实时监测岩石参数随钻进深度的动态变化，生成钻孔岩石参数三维模型图、隧道断面岩石云图，还原围岩地质信息。布孔软件生成台车系统可识别的隧道布孔图及孔位路径规划文件，实现台车后台自动布孔及臂架位姿引导，节省掌子面标点时间30-40min。

三臂凿岩台车是隧道钻爆法施工的一种凿岩设备，主要适用于隧道、矿山以及其他地下工程中巷道、隧洞的掘进施工作业。该设备能依靠自身动力灵活移动，凿岩速度快，工作，并配有三套具备平行保持功能的重型钻臂，是隧道机械化施工不可或缺的利器。

鑫通机械三臂凿岩台车智能化，信息化，机械化，无需人工测量隧道轮廓尺寸和确定炮孔位置，程度上缩短了施工准备时间，节省工期；钻孔位置、深度、孔径大小、钻孔角度等以及钻臂如何协同作业都通过台车主脑按照已经设计好的方案进行，通过台车主脑控制钻孔位置和钻孔循环，全自动钻孔，钻孔速度快，；通过台车主脑智能控制超欠挖，程度上节约了施工过程中的物料成本和人力成本。开挖过程中隧道实际开挖截面与设计开挖截面吻合度高，开挖截面施工成型效果好。
